ウェットミックス石工モルタルにおけるHPMCの一贯性を判断する方法は?

ウェットミックス石工モルタルでは、ヒドロキシプロピルメチルセルロース (HPMC)は重要な添加剤であり、特に一貫性、保水性、および作業性の向上において、モルタルの性能を調整するために広く使用されています。 モルタルの一貫性は、その流動性と作業性を測定するための重要なパラメーターであり、モルタルの建設効率、接着性、および完成品の品質に直接影響を与えます。

1.一貫性の定義と重要性

一貫性は、重力下での流動性を反映して、モルタル混合物の密度を指します。 適度な一貫性は、モルタルが過度の流れなしにレンガの接合部をうまく満たすことができることを意味し、優れた接着性と作業性を保証します。

理想的なモルタルコンシステンシーは、次の要件を満たす必要があります。

構築が簡単で、ツールにこだわりがなく、滴りがない。

強い接着性は、石積みと密接に組み合わせることができます。

滑らかな仕上げ、その後の左官または仕上げに便利。

良好な水分保持、浸透したり割れたりするのは簡単ではありません。

2.モルタルの一貫性に対するHPMCの影響のメカニズム

HPMCは、主に以下のメカニズムを通じてモルタルの一貫性に影響を与えます。

保水率を改善する

HPMCは、モルタルに「水膜」の層を形成し、保水能力を大幅に向上させ、水がベースやレンガにあまりにも早く吸収されるのを防ぎます。それにより、操作性と一貫性の安定性を長期間維持します。

システム粘度を高める

HPMC自体は水溶性高分子物質である。 溶解後、それは粘性のある溶液を形成し、これはモルタルの凝集力を高めるのに役立ち、粘稠度を適度にし、層状化または出血するのを容易にしません。

潤滑性と作業性を向上させる

HPMCは潤滑性が高く、摩擦を減らすことができ、モルタルの塗布とコンパクトさが容易になり、薄すぎたり乾燥しすぎたりしません。

3.湿式混合石工モルタルの一贯性の决定

一般的に使用される方法は、ジャンプテーブル法またはスランプコーン法です。

3.1 ジャンプテーブル方式 (GB/T 2419-2005)

混合モルタルを標準的な型 (直径70mm/100mm × 高さ60mmの切り捨てられたコーン) に入れます。

ジャンプテーブルで25回ジャンプします。

金型を取り外した後に広げた後、モルタルの直径を測定します。

ジャンプの直径が大きいほど、一貫性は小さくなります。小さいほど、一貫性は高くなります。

一般に、湿式混合石工モルタルのジャンプ直径は160〜190mmに制御する必要があります。

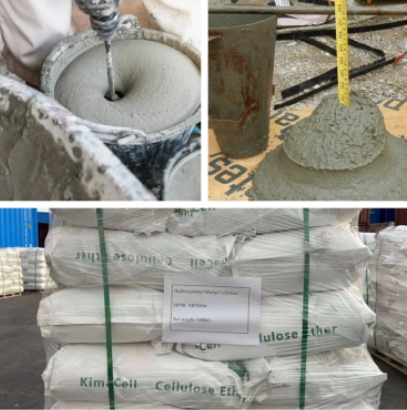

3.2だ スランプ方式 (GB/T 50080)

モルタルを標準のスランプコーンで満たします。

コーンを取り外した後、モルタルの垂直スランプ高さを測定します。

スランプが大きいほど、モルタルは薄くなります。

2つの方法のうち、ジャンプテーブル法は、高精度で流動性の高い湿式混合石積みモルタルの測定に適しています。

4.一贯性调整のためのHPMC投与量の原理

HPMCの投与量は、実際の建設要件、モルタル組成、および使用されるHPMCの種類 (粘度、置換の程度など) に従って決定する必要があります。 一般的な使用法は次のとおりです。

乾燥材料の総重量の0.1% から0.3% の間。

一貫性制御の観点から、高粘度HPMC (≥ 75000mPa・s) はしばしばより強い増粘効果をもたらします。

低粘度HPMC (20000〜50000mPa・s) は、建設の流動性をより助長し、強い流動性を必要とする迫撃砲に適しています。

次の制御ロジックに従う必要があります。

粘稠度が高すぎる場合 (厚すぎる、構築が難しい場合): HPMCの投与量を適切に減らすか、粘度の低い品種を選択します。

粘稠度が低すぎる (薄すぎる、流動性が高すぎる) 場合: HPMCの投与量を増やすか、高粘度モデルに置き換えます。

5.一貫性に対する他の要因の影響

HPMCに加えて、湿式混合モルタルのコンシステンシーは、以下の要因の影響も受けます。

水とセメントの比率: 水とセメントの比率が高いほど、一貫性は低くなります。適切な範囲内でそれを制御することは、一貫性を安定させるために特に重要です。

砂のグラデーション: 合理的なグレーディングを伴う細かい骨材は、モルタルの接着性と一貫性を改善するのに役立ちます。

他の添加剤: リターダー、減水剤などもHPMCの効率に影響を与える可能性があり、合理的な組み合わせで使用する必要があります。

6.実際の割合とデバッグの提案

エンジニアリングの実践では、湿式混合石積みモルタルの一貫性が基準を満たしていることを確認するために、次のことをお勧めします。

実験室のデバッグ:

最適なHPMCの割合と一貫性のパラメーターを選択するために、実験室で複数のグループの投与量テストを実施します。

小さなバッチ測定:

現場で建設する前に、試用混合と卓上一貫性テストを実施し、結果に基づいて微調整を行います。

オンサイトの品质管理:

混合時間、原材料の水分含有量、気候条件の一貫性を維持して、一貫性の過度の変動を避けます。

ウェットミックス石工モルタルHPMCの重要な添加剤としてモルタルの一貫性を調整する上でかけがえのない役割を果たします。 HPMCの種類と投与量を制御し、適切な水セメント比と骨材のグレーディングを使用することにより、モルタルの粘稠度を効果的かつ正確に調整できるため、建設性能とエンジニアリング品質が向上します。 正確な一貫性測定 (テーブルスキップ法など) と科学的な現場調整戦略は、石積みモルタルの安定した品質とスムーズな構造を確保するためのコア保証です。
